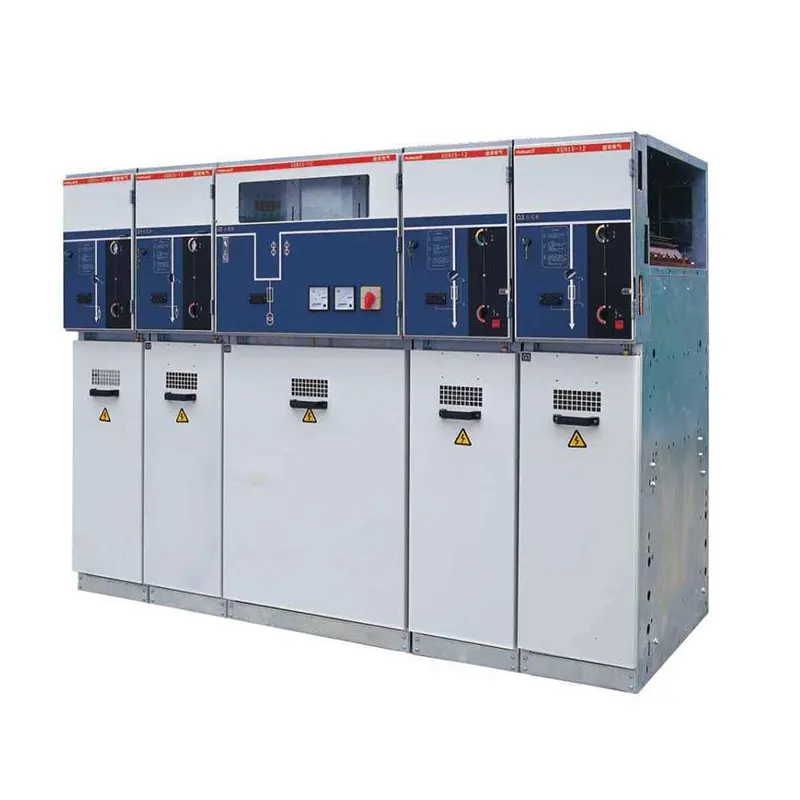

واحد اصلی حلقه محاصره شده با فلز

واحد اصلی حلقه تجهیزات الکتریکی محصور شده با فلزی است. اصطلاح "حلقه" به این واقعیت اشاره دارد که هر کابینت سوئیچ قادر به انتقال قدرت خط در یک حلقه است. می توان آن را از انتهای الکتریکی چپ یا راست تهیه کرد. اگر انتهای الکتریکی سمت چپ از بین برود ، انتهای الکتریکی سمت راست همچنان به درستی کار خواهد کرد ، و اطمینان حاصل می کند که سوئیچ به درستی کار می کند. این راهی است که نه تنها تجهیزات را به روز می کند بلکه از بهره وری نیز اطمینان می یابد.

یکیواحدهای اصلی حلقه محاصره شده با فلزی در سیستم های قدرت 40.5 کیلو ولت برای اتصال و قطع جریان های بار ، کنترل و محافظت از سیستم های برق و خطوط توزیع استفاده می شود. به عنوان یک منبع تغذیه شبکه حلقه و تجهیزات منبع تغذیه ترمینال ، این سوئیچ به طور گسترده ای در پستهای ، شرکتهای صنعتی و معدن ، ساختمانهای مرتفع ، محلات مسکونی ، پست های از پیش نصب شده و سایر مناطق استفاده می شود.

سوئیچ اصلی محصول معمولاً سوئیچ بار را اتخاذ می کند و بیشتر سوئیچ بار SF6 است. حفاظت از ترانسفورماتور ترکیبی از ترکیبات LB و فیوز را اتخاذ می کند ، که مقرون به صرفه تر از سوئیچ نوع شکن خلاء است ، منطقه کوچکتر را اشغال می کند و نصب و گسترش آن آسان تر است.

واحد اصلی حلقه محاصره شده با فلزی مزایای نصب ساده ، عمر طولانی ، بدون تعمیر و نگهداری برای زندگی ، عملکرد ایمن و پایدار را دارد. علاوه بر سوئیچ بار استاندارد SF6 ، می تواند مجهز به سوئیچ قطع کننده ، قطع کننده مدار خلاء ، سوئیچ زمینی و غیره باشد.

ساختاری

این سوئیچ از محفظه های اتوبوس و محفظه قطع کننده مدار تشکیل شده است که از نظر هرمنتیک با گاز SF6 مهر و موم شده است.

conclosure محفظه از جنس استنلس استیل جوش داده شده

design طراحی مدولار

● مجرای تسکین فشار

● پانل های همراه با اتصال اتصالات اتوبوس

connection اتصال کابل پلاگین مخروط داخلی در سیستم

اقدامات احتیاطی محصول:

1. دمای هوای محیط: -15 ℃ ~+40 ℃ ؛

2. رطوبت محیط: لازم است اطمینان حاصل شود که میانگین رطوبت نسبی روزانه بیشتر از 95 ٪ نیست ، در حالی که میانگین رطوبت نسبی ماهانه از 90 ٪ بیشتر نیست.

3. ارتفاع افقی سایت نصب کابینت باید کمتر از یا مساوی با 3000 متر باشد.

4. لرزه ای: شدت لرزه ای بیش از 8 درجه نیست.

5. هوای محیط: نباید به وضوح توسط گازهای خورنده یا قابل احتراق ، بخار آب و غیره آلوده شود. 6. آلودگی آشکار ؛

6 ، واحد اصلی حلقه محاصره شده با فلزی باید در محل نصب شود و بدون کثافت جدی و لرزش مکرر خشونت آمیز ، طراحی شدت شرایط سخت باید نیازهای سطح I را برآورده کند.

7 、 اگر در مورد شرایط نصب محصول سؤالی دارید ، می توانید برای ارائه راه حل های عملی با ما تماس بگیرید.
