ترانسفورماتور نوع خشک: قبل از انتخاب چه چیزی باید بدانید؟

1. ترانسفورماتور نوع خشک چیست؟

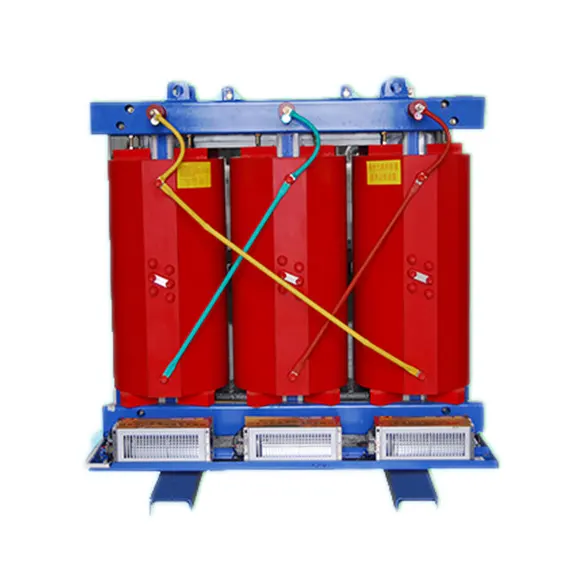

الف ترانسفورماتور نوع خشک یک دستگاه الکتریکی ساکن است که انرژی را با القای الکترومغناطیسی بدون استفاده از مایع (روغن) برای عایق کاری یا خنک کننده منتقل می کند. در عوض، هسته و سیم پیچ آن در مواد عایق جامد مانند رزین اپوکسی یا پلی استر محصور شده و گرما با گردش هوای طبیعی یا اجباری دفع می شود.

این طرح خطر نشت روغن و آتش‌سوزی را کاملاً از بین می‌برد و ترانسفورماتورهای نوع خشک را به انتخاب مطلوب برای تأسیسات داخلی، ساختمان‌های متراکم اشغال شده و مناطق حساس به محیط زیست تبدیل می‌کند.

2. مزایای کلیدی و برنامه های کاربردی معمولی

برنامه های کاربردی رایج:

بیمارستان ها، مراکز داده، ساختمان های بلند
کارخانجات صنعتی (شیمیایی، نساجی، معدنی)
سیستم های انرژی های تجدیدپذیر (بادی خشکی، خورشیدی)
سکوهای دریایی و فراساحلی (با محوطه مناسب)
محدودیت هایی که باید در نظر داشت:
هزینه اولیه بالاتر از ترانسفورماتورهای روغنی
راندمان اتلاف حرارت کمتر - معمولاً در طرح‌های استاندارد به درجه‌بندی‌های کمتر از 2000 کیلو ولت آمپر محدود می‌شود.
در برخی موارد نویز شنیداری کمی بالاتر است

3. دو نوع اصلی: VPI در مقابل کاست کویل

نکته انتخاب: اگر سایت شما دارای رطوبت بالا، گازهای خورنده یا شستشوی مکرر است، سیم پیچ ریخته گری را انتخاب کنید. برای محیط‌های داخلی تمیز و خشک، VPI بهترین ارزش را ارائه می‌کند.

4. پارامترهای انتخاب کلید

قبل از اینکه ترانسفورماتور را مشخص کنید، اینها را درست دریافت کنید.

5. ملزومات نصب و راه اندازی

یک ترانسفورماتور خوب می تواند پیش از موعد از کار بیفتد اگر نصب آن شلخته باشد. این نکات مهم را رعایت کنید.

مکان و ترخیص کالا

• در یک منطقه خشک و دارای تهویه مناسب - عاری از گازهای خورنده، چکیدن آب و خطر سیل نصب کنید.

• حداقل 12 تا 18 اینچ (30 تا 45 سانتی‌متر) فاصله اطراف محفظه را برای گردش هوا حفظ کنید.

پایه و نصب

• روی پایه‌ای هم سطح و مقاوم در برابر لرزش که می‌تواند وزن کامل را تحمل کند، قرار دهید.

• در صورت امکان رزونانس کف از پدهای ضد لرزش استفاده کنید.

اتصالات الکتریکی – Do’s

• از پیوندهای مسی/آلوی انعطاف‌پذیر به پایانه‌ها استفاده کنید - این کار از فشار مکانیکی از کشش بوش‌ها جلوگیری می‌کند.

• همه اتصالات پیچ‌دار را به مقادیر گشتاور مشخص‌شده در دفترچه راهنما سفت کنید. سفت شدن بیش از حد می تواند به نخ ها آسیب برساند. کم سفت شدن باعث ایجاد نقاط داغ می شود.

• اتصال زمین: محفظه و نقطه خنثی را محکم به شبکه زمین ایستگاه متصل کنید.

بررسی های قبل از راه اندازی

تست مقاومت عایق: از مگاهم متر (مقیاس 500 ولت یا 1000 ولت) استفاده کنید. حداقل مقدار قابل قبول: 2 MΩ به ازای هر کیلوولت ولتاژ نامی. اگر پایین تر است، سیم پیچ ها را قبل از انرژی دهی خشک کنید.
بررسی کنید که تمام پایانه های داخلی با نمودار پلاک نام مطابقت دارند.
عملکرد فن و آلارم ترموستات/ترمیستور را قبل از پخش زنده تست کنید.

6. عملیات روزانه و تعمیر و نگهداری - کار واقعی

به یاد داشته باشید: تعمیر و نگهداری کم به معنای عدم نگهداری نیست. کمی دقت به عمر مفید 20 تا 30 ساله کمک می کند.

تمیز کردن - اولویت شماره 1

تجمع گرد و غبار بزرگترین دشمن ترانسفورماتورهای نوع خشک است. گرما را به دام می اندازد، تخلیه جزئی را تقویت می کند و قدرت دی الکتریک را کاهش می دهد.

حداقل یک بار در سال - اغلب در مناطق پر گرد و غبار یا صنعتی تمیز کنید.
از جاروبرقی با نازل غیرفلزی یا هوای فشرده با فشار کمتر از 25 psi (170 کیلو پاسکال) استفاده کنید - هرگز از فشار بالا استفاده نکنید، که می‌تواند به عایق آسیب برساند یا گرد و غبار را عمیق‌تر کند.

بازرسی بصری و مکانیکی (هر 6 تا 12 ماه یکبار)

نظارت بر عایق

• مقادیر مقاومت عایق را هر سال (یا بعد از کار عمده) ثبت کنید.

• با قرائت‌های قبلی مقایسه کنید - یک روند نزولی ثابت یک سیگنال هشدار است حتی اگر مقدار مطلق همچنان بالاتر از حداقل باشد.

7. خطاهای رایج و راه حل های عملی

8. مرجع سریع - چک لیست انتخاب

1. ☐ محاسبه بار + 20 تا 25 درصد حاشیه

2. ☐ سیستم مطابقت رتبه ولتاژ

3. ☐ کلاس عایق - F یا H، بر اساس محیط

4. ☐ نوع - VPI (محل داخلی تمیز) در مقابل کویل ریخته گری (خشن)

5. ☐ رتبه IP - IP20 (داخلی) / IP23+ (خارج/خیس)

6. ☐ خنک کننده - طبیعی یا به کمک فن

7. ☐ ترخیص، تهویه و بار کف تأیید شده است

8. ☐ مقادیر زمین و گشتاور مستند شده است

A ترانسفورماتور نوع خشکسرمایه‌گذاری در ایمنی، قابلیت اطمینان و انطباق با محیط زیست است. موفقیت آن در این زمینه کمتر به نام و بیشتر به سه انتخاب عملی بستگی دارد:

• با حاشیه‌های واقعی و حفاظت از محیط زیست انتخاب کنید.

• با احتیاط نصب کنید - اتصالات خوب و هوای خوب.

• با تمیز کردن منظم و نظارت بر اساس روند نگهداری کنید.

این سه کار را به خوبی انجام دهید، ترانسفورماتور نوع خشک شما چندین دهه خدمات بدون مشکل را ارائه می دهد.
