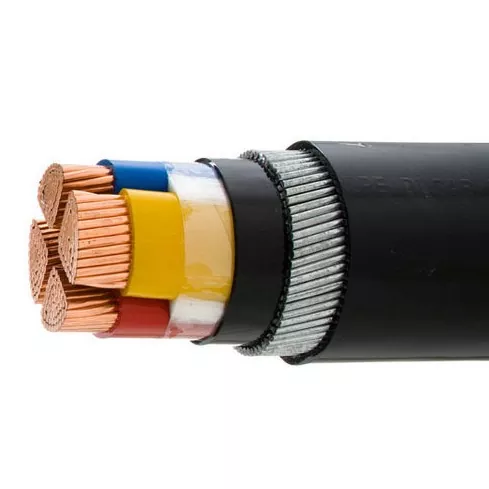

این سوال تقریباً در هر جلسه مشخصات کابل مطرح می شود. پاسخ کوتاه: هیچ تعریف جهانی واحدی وجود ندارد. استانداردهای مختلف در مکان های مختلف خط می کشند و این ابهام می تواند باعث سردردهای واقعی در طول اجرای پروژه شود.

سه استاندارد، سه پاسخ متفاوت

اجماع عملی: زیر 2000 ولت ولتاژ پایین، بالای 35 کیلو ولت ولتاژ بالا است و همه چیز در این بین ولتاژ متوسط ​​است. منطقه خاکستری بین 1 کیلو ولت و 2 کیلو ولت قرار دارد، جایی که طبقه بندی کاملاً به استاندارد حاکم بر پروژه شما بستگی دارد.

پاسخ واقعی: این بستگی به محل پروژه شما دارد

برای مهندسان و تیم‌های تدارکات، بحث دانشگاهی کمتر از دانستن اینکه کدام استاندارد برای نصب خاص شما اعمال می‌شود، اهمیت دارد.

پروژه های ایالات متحده (چارچوب IEEE/NEC): کابل ولتاژ متوسطاز 2000 ولت شروع می شود. متداول‌ترین رتبه‌بندی کابل‌هایی که با آن‌ها مواجه می‌شوید عبارتند از 5 کیلو ولت، 8 کیلو ولت، 15 کیلو ولت، 25 کیلو ولت و 35 کیلوولت. برای نیروگاه های هسته ای، به خاطر داشته باشید که IEEE 1186-2025 اکنون سقف ولتاژ متوسط ​​را تا 46 کیلو ولت افزایش می دهد.

پروژه های بین المللی (چارچوب IEC): ولتاژ متوسط ​​معمولاً از 1 کیلو ولت شروع می شود. رتبه بندی استاندارد شامل 3.3kV، 6.6kV، 11kV، 22kV و 33kV می باشد. به عنوان مثال، استاندارد استرالیا AS/NZS 1429.1 کابل هایی از 1.9/3.3kV تا 19/33kV را پوشش می دهد.

پروژه‌های انرژی خورشیدی و انرژی تجدیدپذیر: ولتاژ سیستم معمولاً بین ۱ تا ۳۵ کیلوولت است. دو سطح متداول عبارتند از 15kV (منطبق با 12.47kV یا 13.8kV اتصال شبکه) و 35kV (منطبق با 34.5kV).

سه پارامتر حیاتی که باید بررسی کنید

رتبه‌بندی‌های ولتاژ کابل معمولاً به‌عنوان Uo/U علامت‌گذاری می‌شوند، برای مثال 6.35/11kV. در اینجا معنی هر عدد آمده است:

فقط به "کلاس ولتاژ" کابل نگاه نکنید و آن را مناسب فرض نکنید. Uo را با ولتاژ فاز به زمین سیستم خود و U را با ولتاژ فاز به فاز سیستم خود مطابقت دهید. اشتباه گرفتن یکی از شایع ترین دلایل خرابی زودرس کابل است.

Shielded در مقابل Unshielded: چه زمانی اجباری است؟

سوال دیگری که از نزدیک دنبال می شود: در چه ولتاژی به کابل محافظ نیاز دارم؟

برای هر کابلی که بالاتر از 5 کیلو ولت کار می کند، محافظ اختیاری نیست. سپر فلزی تنش میدان الکتریکی را برابر می کند، جریان خطا را حمل می کند و از تداخل الکترومغناطیسی محافظت می کند. IEEE 1816-2024 یک استاندارد کامل را به خاتمه و اتصال مناسب کابل‌های محافظ از 2.5 کیلو ولت تا 46 کیلوولت اختصاص می‌دهد و تأکید می‌کند که کار در پایانه‌ها اغلب از خود کابل مهم‌تر است.

راهنمای تصمیم گیری سریع

خط پایین

کابل ولتاژ متوسطبسته به اینکه پروژه شما از کدام استاندارد پیروی می کند، جایی بین 1 کیلو ولت تا 2.5 کیلو ولت شروع می شود. برای پروژه های ایالات متحده، پاسخ عملی 2000 ولت است. برای پروژه های تحت کنترل IEC، 1 کیلو ولت است.

آنچه بیش از آستانه اهمیت دارد این است: مقادیر واقعی Uo/U سیستم خود را درک کنید، الزامات محافظ را تأیید کنید، و به همان اندازه که به مشخصات کابل توجه می کنید، به کار پایانی نیز توجه کنید. گران ترین کابل جهان در صورتی که اتصال ضعیف ساخته شود، پیش از موعد از کار می افتد.
