چگونه یک مدارشکن خلاء در سیستم های توزیع برق مدرن کار می کند؟

خلاصه مقاله

A مدار شکن خلاء (VCB)یکی از مطمئن ترین دستگاه های سوئیچینگ مورد استفاده در سیستم های توزیع برق ولتاژ متوسط ​​است. با قطع سریع جریان جریان در محیط خلاء از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه محافظت می کند. این مقاله نحوه عملکرد یک قطع کننده مدار خلاء، ساختار، اصول کار، مزایای عمده، پارامترهای فنی و سناریوهای کاربردی رایج را توضیح می دهد. همچنین به نگرانی های معمول خریداران در هنگام انتخاب یک VCB برای تاسیسات صنعتی یا تاسیساتی می پردازد.

فهرست مطالب

• مقدمه ای بر مدار شکن های خلاء
• چگونه یک مدار شکن خلاء کار می کند
• اجزای اصلی یک مدار شکن خلاء
• پارامترهای فنی کلیدی
• مزایای کلیدهای خلاء مدار
• برنامه های کاربردی رایج
• نحوه انتخاب مدار شکن خلاء مناسب
• سوالات متداول
• نتیجه گیری

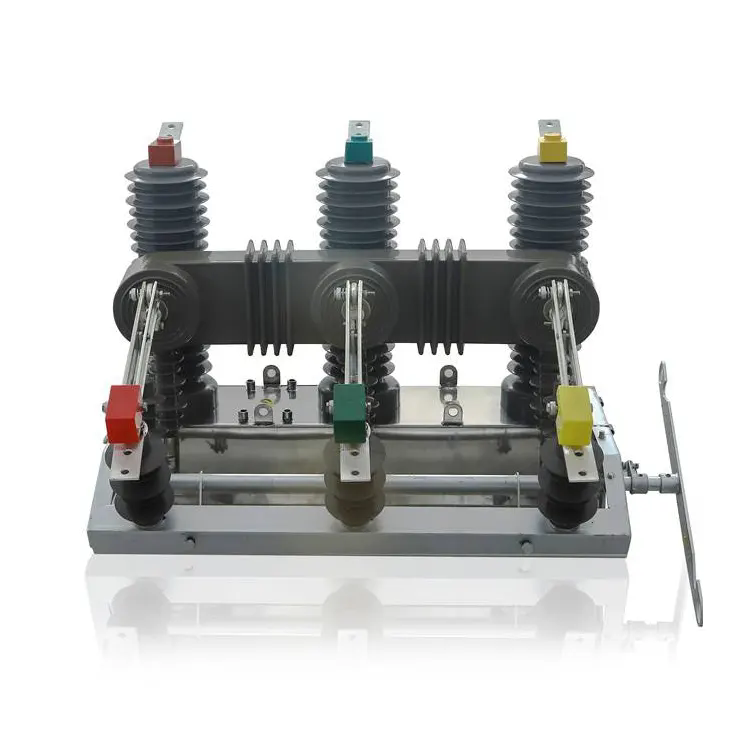

مقدمه ای بر مدار شکن های خلاء

سیستم های قدرت الکتریکی برای حفظ ایمنی و پایداری به تجهیزات حفاظتی قابل اعتماد نیاز دارند. هنگامی که شرایط غیرعادی مانند اتصال کوتاه یا اضافه بار رخ می دهد، وسایل حفاظتی باید بلافاصله جریان را قطع کنند تا از آسیب تجهیزات و خطرات آتش سوزی جلوگیری شود. در میان فن آوری های مختلف سوئیچینگ،مدار شکن خلاء (VCB)به یک راه حل ترجیحی برای شبکه های ولتاژ متوسط ​​از 3.6 کیلو ولت تا 40.5 کیلو ولت تبدیل شده است.

یک مدارشکن خلاء جریان الکتریکی را با استفاده از خلاء به عنوان رسانه خاموش کننده قوس قطع می کند. در مقایسه با قطع کننده مدار روغن سنتی یا قطع کننده مدار هوا، فناوری خلاء قابلیت اطمینان بالاتر، عمر طولانی تر و حداقل نیاز به تعمیر و نگهداری را ارائه می دهد. این مزایا باعث می شود که VCB ها به طور گسترده در نیروگاه ها، تاسیسات صنعتی، پست ها و سیستم های الکتریکی تجاری استفاده شوند.

تولیدکنندگانی ماننددایاراه‌حل‌های مدارشکن خلاء پیشرفته را توسعه داده‌اند که از عملکرد پایدار در محیط‌های الکتریکی پر تقاضا پشتیبانی می‌کند. این محصولات برای ارائه عملکرد سوئیچینگ سریع، استحکام عایق بالا و خاموشی مداوم قوس طراحی شده اند.

چگونه یک مدار شکن خلاء کار می کند

اصل عملکرد یک مدارشکن خلاء بر پایه قطع کردن قوس الکتریکی در یک محفظه خلاء مهر و موم شده است. عدم وجود مولکول های گاز باعث می شود که قوس به سرعت خاموش شود وقتی جریان از صفر می گذرد.

فرآیند کار را می توان از طریق چندین مرحله کلیدی توضیح داد:

• عملیات عادی- در طول کار استاندارد، کنتاکت های بریکر بسته می مانند و اجازه می دهند جریان از مدار عبور کند.
• تشخیص عیب– در صورت بروز خطا مانند اضافه بار یا اتصال کوتاه، سیستم حفاظتی سیگنالی را به مکانیزم قطع کننده ارسال می کند.
• جدایی تماس– مکانیزم عملیاتی به سرعت کنتاکت متحرک را از کنتاکت ثابت داخل قطع کننده خلاء جدا می کند.
• نسل قوس– با جدا شدن کنتاکت ها، یک قوس الکتریکی به دلیل جریان زیاد جریان ایجاد می شود.
• انقراض قوس- در محفظه خلاء، بخار فلز از کنتاکت ها یک قوس پلاسما تشکیل می دهد که به سرعت در نقطه صفر فعلی خاموش می شود.
• وقفه فعلی- پس از خاموش شدن قوس، خلاء استحکام دی الکتریک بالایی را فراهم می کند و از احتراق مجدد قوس جلوگیری می کند.

از آنجایی که محیط خلاء فشار بسیار کمی دارد، مدت قوس بسیار کوتاه است. این به قطع کننده های مدار خلاء اجازه می دهد تا جریان را به طور موثرتر و ایمن تر از بسیاری از انواع قطع کننده های سنتی قطع کنند.

اجزای اصلی یک مدار شکن خلاء

یک قطع کننده مدار خلاء معمولی شامل چندین جزء ضروری است که با هم کار می کنند تا از حفاظت مدار مطمئن اطمینان حاصل کنند.

• قطع کننده خلاء- جزء اصلی که مسئول خاموش کردن قوس است.
• تماس ثابت– کنتاکت ثابت الکتریکی در داخل قطع کننده.
• در حال حرکت مخاطب– به مکانیسم عملیاتی متصل می شود و در حین سوئیچینگ حرکت می کند.
• مکانیزم عملیاتی– سیستم مکانیکی یا فنری که کنتاکت ها را باز و بسته می کند.
• عایق بندی مسکن- عایق و حفاظت سازه ای را فراهم می کند.
• مدار کنترل- سیگنال هایی را برای عملکرد خودکار یا دستی ارسال می کند.

این قطعات به دقت مهندسی شده اند تا دوام و عملکرد دقیق را تضمین کنند، حتی در چرخه های سوئیچینگ مکرر.

پارامترهای فنی کلیدی

هنگام انتخاب یک مدارشکن خلاء، مهندسان و مدیران خرید معمولاً چندین مشخصات فنی را ارزیابی می کنند.

تولید کنندگان پیشرفته دوست دارنددایاقطع کننده های مدار خلاء خود را به گونه ای طراحی کنند که استانداردهای بین المللی را برآورده کند و عملکرد ثابتی را در محیط های پر انرژی ارائه دهد.

مزایای کلیدهای خلاء مدار

قطع کننده های مدار خلاء به دلیل مزایای بی شماری که دارند به تدریج جایگزین بسیاری از فناوری های قطع کننده سنتی شده اند.

• قابلیت اطمینان بالا- فناوری خلاء خاموشی پایدار قوس و عملکرد سوئیچینگ ثابت را تضمین می کند.
• عمر طولانی خدمات- قطع کننده خلاء کمترین سایش را در مقایسه با قطع کننده های روغنی تجربه می کند.
• تعمیر و نگهداری کم- نیازی به تعویض روغن یا پر کردن مجدد گاز نیست.
• طراحی فشرده- اندازه کوچکتر امکان ادغام آسان در تابلوهای تابلو را فراهم می کند.
• ایمنی محیط زیست- قطع کننده های خلاء خطرات مربوط به نشت روغن یا انتشار گاز را از بین می برند.
• سرعت سوئیچینگ سریع- خاموش شدن سریع قوس، حفاظت سیستم را بهبود می بخشد.

این مزایا تکنولوژی VCB را به یک راه حل ایده آل برای شبکه های توزیع برق مدرن تبدیل می کند.

برنامه های کاربردی رایج

قطع کننده های مدار خلاء به طور گسترده در صنایع مختلف و سیستم های الکتریکی استفاده می شود.

• شبکه های توزیع برق فشار متوسط
• کارخانه های تولید صنعتی
• تاسیسات تولید برق
• پست ها و ایستگاه های ترانسفورماتور
• معدن و صنایع سنگین
• ساختمان ها و زیرساخت های تجاری

در این محیط‌ها، حفاظت مدار قابل اعتماد برای حفظ منبع تغذیه پایدار و جلوگیری از خرابی پرهزینه حیاتی است.

نحوه انتخاب مدار شکن خلاء مناسب

انتخاب صحیح مدارشکن خلاء شامل ارزیابی چندین فاکتور مربوط به الزامات سیستم و شرایط عملیاتی است.

• رتبه بندی ولتاژ– مطمئن شوید که بریکر با سطح ولتاژ سیستم مطابقت دارد.
• ظرفیت اتصال کوتاه- بریکری را انتخاب کنید که بتواند حداکثر جریان خطای مورد انتظار را مدیریت کند.
• نوع نصب- محیط های نصب در داخل یا خارج ممکن است به طراحی های متفاوتی نیاز داشته باشند.
• فرکانس عملیاتی– سیستم هایی با سوئیچینگ مکرر ممکن است به قطع کننده هایی با استقامت مکانیکی بالاتر نیاز داشته باشند.
• قابلیت اطمینان سازنده– انتخاب تامین کننده با تجربه کیفیت محصول و پشتیبانی فنی را تضمین می کند.

تولید کنندگان حرفه ای ماننددایاارائه طیف وسیعی از مدل های قطع کننده مدار خلاء که برای برآوردن نیازهای مختلف صنعتی و ابزار طراحی شده اند.

سوالات متداول

Q1: چه محدوده ولتاژی برای قطع کننده مدار خلاء مناسب است؟

کلیدهای مدار خلاء عمدتاً برای کاربردهای ولتاژ متوسط ​​طراحی شده اند که معمولاً از 3.6 کیلوولت تا 40.5 کیلو ولت متغیر است. آنها معمولا در سیستم های توزیع، پست ها و شبکه های برق صنعتی نصب می شوند.

Q2: چرا از خلاء به عنوان رسانه خاموش کننده قوس استفاده می شود؟

خلاء دارای قدرت دی الکتریک بسیار بالا و مولکول های گاز بسیار کمی است. این محیط به قوس اجازه می دهد تا در هنگام عبور جریان از صفر به سرعت خاموش شود و فرآیند وقفه را کارآمد و قابل اعتماد می کند.

Q3: قطع کننده مدار خلاء چقدر دوام می آورد؟

یک مدارشکن خلاء با طراحی خوب می تواند عمر مکانیکی تا 30000 عملیات یا بیشتر داشته باشد. طول عمر واقعی به فرکانس سوئیچینگ، شرایط بار و شیوه های نگهداری بستگی دارد.

Q4: آیا قطع کننده های مدار خلاء سازگار با محیط زیست هستند؟

بله کلیدهای مدار خلاء از روغن یا گاز SF6 به عنوان یک محیط خاموش کننده قوس استفاده نمی کنند، که خطرات زیست محیطی را کاهش می دهد و تعمیر و نگهداری را ساده می کند.

نتیجه گیری

کلیدهای مدار خلاء نقش مهمی در حفاظت از سیستم های الکتریکی مدرن دارند. قابلیت خاموش شدن سریع قوس الکتریکی، عمر طولانی و حداقل نیازهای تعمیر و نگهداری، آنها را به یک راه حل کارآمد برای توزیع برق با ولتاژ متوسط ​​تبدیل می کند. از آنجایی که صنایع همچنان به تقاضای زیرساخت های برق قابل اعتماد و ایمن ادامه می دهند، پذیرش فناوری سوئیچینگ خلاء همچنان در سراسر جهان رشد می کند.

با تجربه تولید گسترده و قابلیت های مهندسی پیشرفته،دایاراه حل های قطع کننده مدار خلاء با کیفیت بالا را ارائه می دهد که برای عملکرد پایدار و قابلیت اطمینان طولانی مدت طراحی شده اند. اگر به دنبال تجهیزات حفاظت مدار قابل اعتماد برای کاربردهای صنعتی یا کاربردی هستید، تامین کننده مناسب می تواند تفاوت چشمگیری ایجاد کند.

برای جزئیات محصول، مشخصات فنی، یا راه حل های سفارشی،با ما تماس بگیریدامروز تیم حرفه ای DAYA آماده است تا به شما کمک کند تا مناسب ترین قطع کننده مدار خلاء را برای پروژه توزیع برق خود پیدا کنید.
