قطع کننده مدار خلاء چگونه کار می کند؟

درقطع کننده مدار خلایک سوئیچ ضروری در سیستم برق است. این ماده به طور عمده از سه قسمت تشکیل شده است: قاب ، محفظه خاموش قوس (یعنی حباب خلاء) و مکانیسم کار. در میان آنها ، مدار رسانا قسمت اصلی قطع کننده مدار است که با دقت از میله های رسانا ورودی و خروجی ، تکیه گاه های عایق ، گیره های رسانا ، اتصالات نرم و محفظه های خاموش کننده قوس خلاء تشکیل شده است.

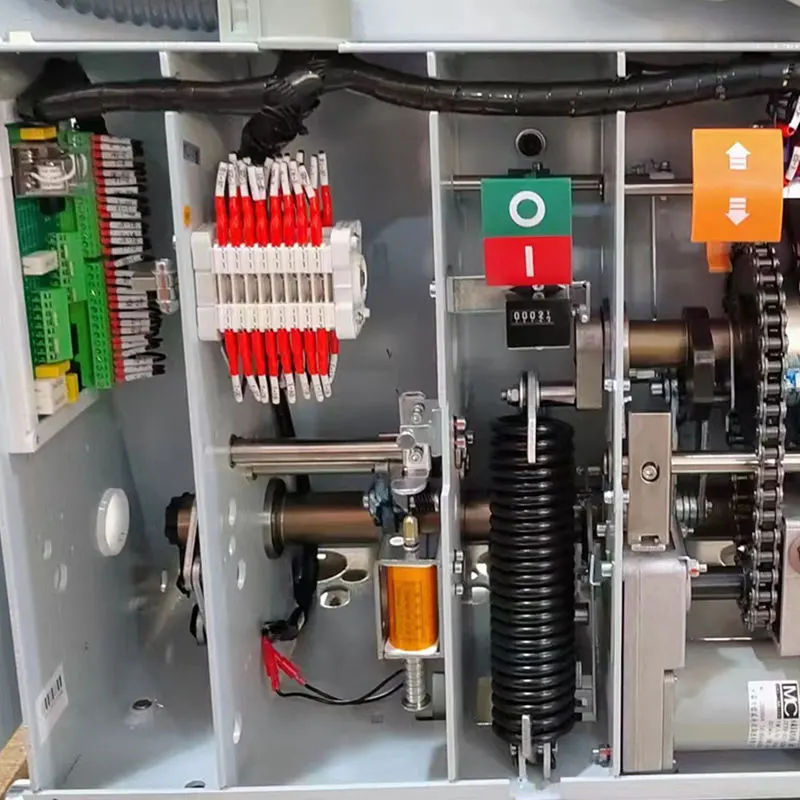

مکانیسم عملیاتی وظیفه اجرای عملیات بسته شدن و باز کردن مدار را از جمله چشمه های بسته شدن ، سیستم های ذخیره سازی انرژی ، انتشار بیش از حد ، باز و بسته شدن سیم پیچ و سایر اجزای آن بر عهده دارد. در هنگام کار ، مکانیسم از طریق ذخیره انرژی الکتریکی ، باز شدن و بسته شدن الکتریکی و عملکردهای دستی ، کنترل دقیق جریان را به دست می آورد.

هنگامی که جریان به مقدار از پیش تعیین شده می رسد ،قطع کننده مدار خلااز ویژگی های صفر عبور فعلی در یک محیط خلاء بالا برای خاموش کردن قوس از طریق انتشار سریع پلاسما استفاده می کند ، و به طور موثری جریان را قطع می کند. در وسط ، شامل چندین مرحله مانند ذخیره انرژی و بسته شدن است. از طریق یک سری از اقدامات مکانیکی دقیق ، ثبات و قابلیت اطمینان از قطع کننده مدار تضمین می شود.

عمل باز کردن این است که وقتی قطع کننده مدار در حالت بسته قرار دارد ، سیگنال باز دریافت می شود و الکترومغناطیس باز شروع به کار می کند و باعث جذب هسته آهن می شود. این عمل باعث می شود که میله بالا در نسخه باز به سمت بالا حرکت کند ، که به نوبه خود باعث چرخش شافت سفر می شود. مجموعه ای از واکنشهای زنجیره ای میله بالایی را به سمت بالا هدایت می کند و صفحه خم را تحت فشار قرار می دهد و باعث می شود تا نیم شافت را برای شروع چرخش خلاف جهت عقربه های ساعت سوق دهد. همانطور که بازوی نیم شافت و بازوی راکر باز می شود ، چشمه افتتاحیه بلافاصله عملی می شود و فشار می یابدقطع کننده مداربرای تکمیل عمل افتتاحیه.
